ICT施工(i-Construction)

ICT施工(i-Construction)についてi-Construction

i-Construction

ICT施工の流れ

ICT施工
3次元起工測量

ドローンや3Dレーザースキャナーで地形を測量し、3次元データを取得。

ICT施工
3次元設計データ作成

測量データを基に、CADなどで3D設計データを作成。

ICT施工
ICT建機による施工

3D設計データをICT建機に読み込ませ、施工を自動・半自動で実施。

ICT施工
3次元出来形管理

施工後、再度ドローンやスキャナーで計測し、仕上がりと設計との差を確認。

ICT施工
3次元データ納品

出来形データなどをまとめ、電子納品。

ICT施工のメリット

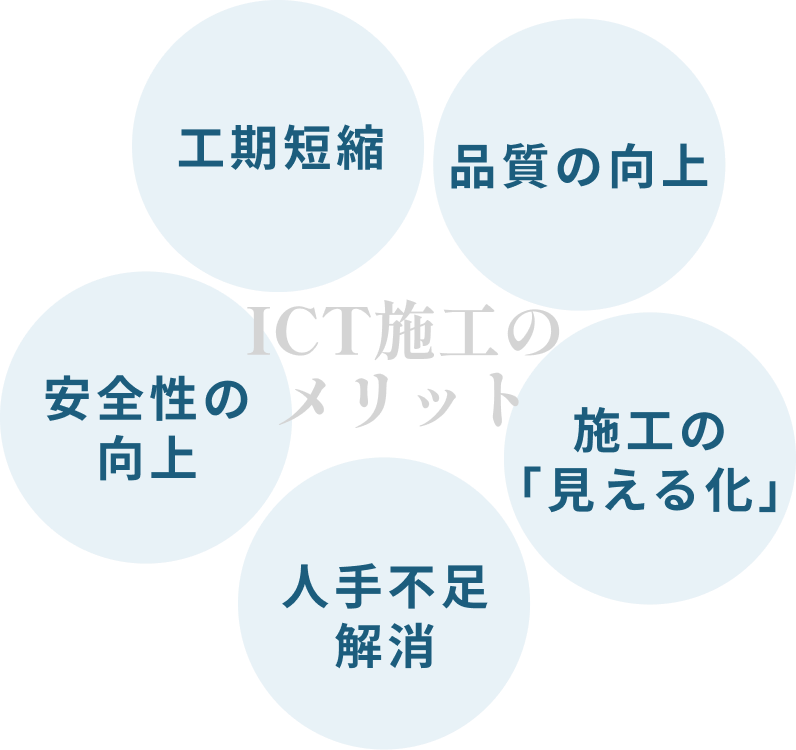

ICT施工のメリット 工期短縮 品質の向上 施工の「見える化」 人手不足解消 安全性の向上

ICT施工のメリットとは

ICT施工は、測量・設計・施工・管理の各工程を3次元データでつなぐことで、作業の効率化と精度向上を実現します。自動化により人手不足にも対応でき、安全性も高まります。また、施工状況の「見える化」により、管理や報告もスムーズになります。

拓建技術のICT施工について

  • 自社で3次元データの一貫対応
    測量・設計・施工・管理までワンストップで対応可能。
  • 最新のICT機器を保有
    高精度・高効率な施工を実現。
  • 熟練スタッフによるICT活用ノウハウ
    単なる機械任せでなく、的確な運用・提案が可能。

弊社では現場に最適な手法を提案し、基本となる現地の基準点チェックから、工事基準点の設置、ICT施工(3次元データ作成・出来形管理)まで一貫してサポートいたします。
弊社独自の安全・精度管理基準に基づく、品質の高いサービスを徹底した管理体制のもと提供いたします。

ICT施工-施工前

この動画は弊社が実際に ICT 施工に携わった際に作成した動画で、施工前の道路の走行シミュレーションとなります。
道路の状況だけでなく周辺も確認することができ、現状把握が容易に可能となります。

ICT施工-施工後

この動画は施工後の走行シミュレーションとなります。
施工後にどの箇所がどのように変化するかが一目でわかり、施工後のイメージ共有が容易になります。

拓建技術が導入する最先端ICT施工機器

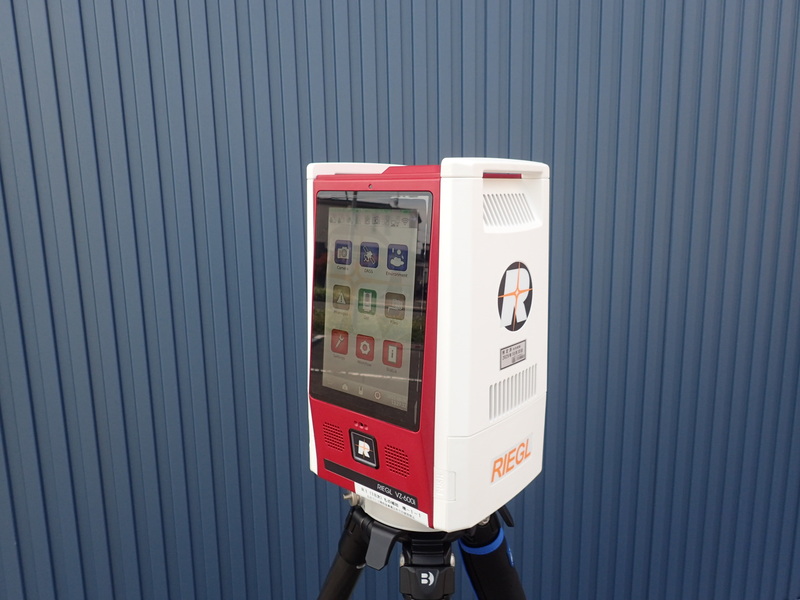

RIEGL VZ-600i
RIEGL VZ-600i
RIEGL VZ-600i

RIEGL社製の地上型レーザースキャナ(以下、TLS)。従来の TLS と比較して軽量化かつスキャンスピードが早くなったため作業スピードの向上が見込まれる。また、最大400mの距離までの計測可能であり、計測箇所が危険な場所にあっても安全な位置からの計測ができるため、従来の計測作業と比較して安全性は格段に向上したと言える。

拓建技術でのICT施工

3次元起工測量
3次元起工測量

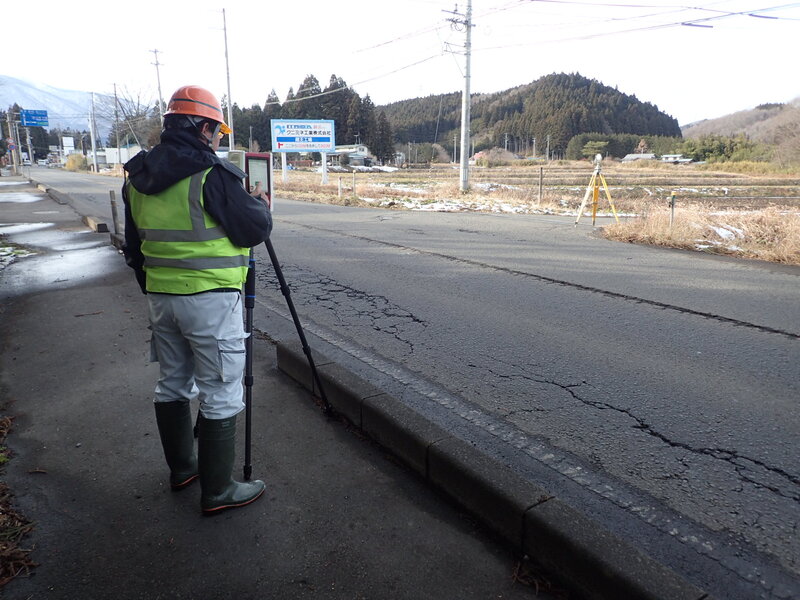

現場の起工測量からICT施工に伴う3次元起工測量をセットで行う事が出来ます。

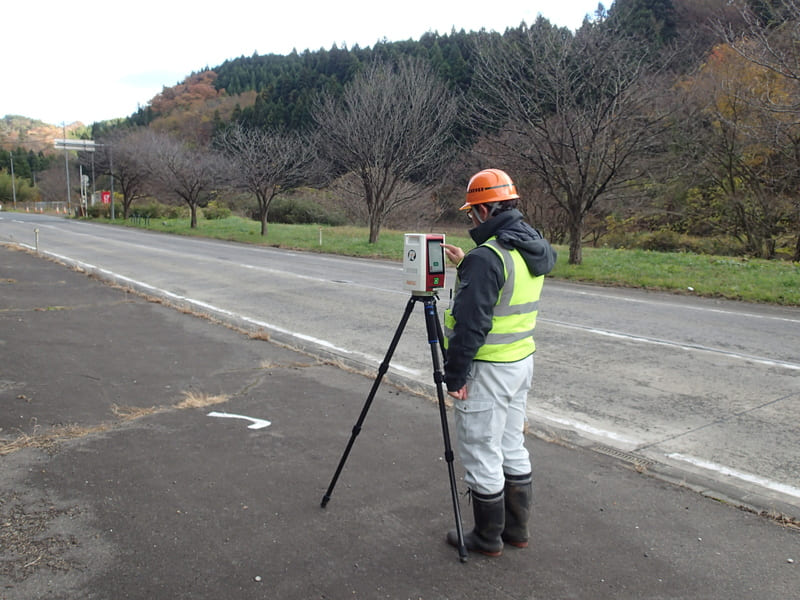

地上型レーザースキャナーでの測量により、短時間で広範囲な3次元点群データを取得します。
また遠距離からのデータ取得が可能なので、道路の中心付近での作業や崩落した斜面や河川に近づかなくとも良いため、安全性は格段に向上しました。

3次元設計データ作成

従来の測量では路線測量を行い、その結果から設計図面を作成しますが、3次元起工測量の場合は必要ありません。

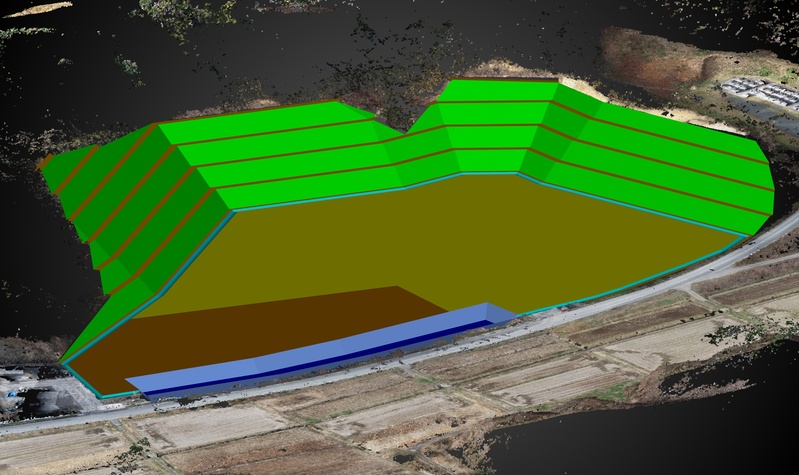

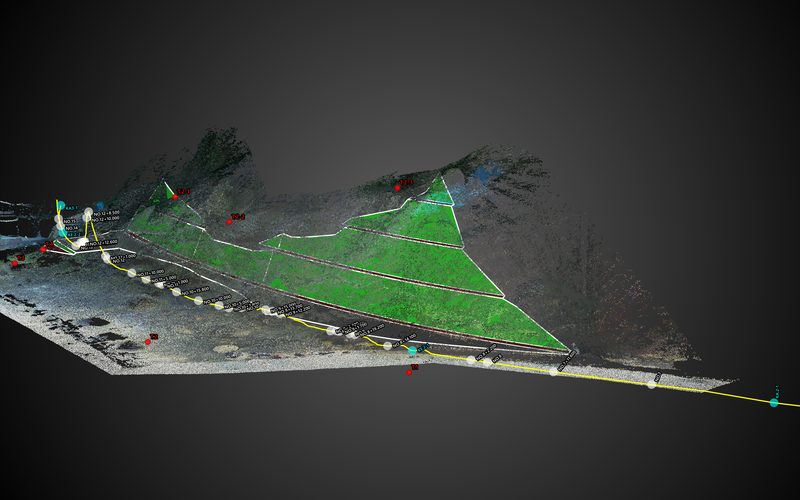

発注図を基に設計データを作成し、起工測量時に取得した点群データとすり合わせることで3次元設計データを作成します。
点群データは標高データも備えているため、起工測量からシームレスに作業が行えます。

3次元設計データ作成
ICT建機による施工
ICT建機による施工

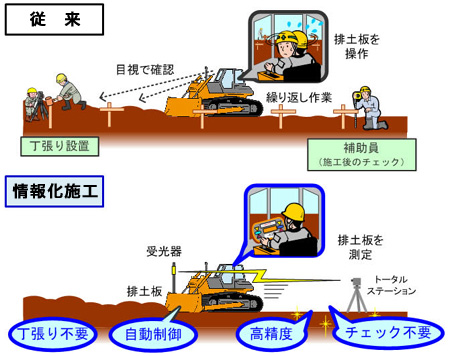

これまでの土木工事では施工前の丁張設置は必要不可欠なものでしたが、ICTの普及により不要なものとなりつつあります。
ICT施工では、ICT施工が可能な建機に3次元施工データを入れることで高精度な施工が可能となります。
弊社ではICT建機のMC/MG(マシンコントロール/マシンガイダンス)に最適なデータを提供することで、スムーズな施工作業が可能です。

3次元出来形管理

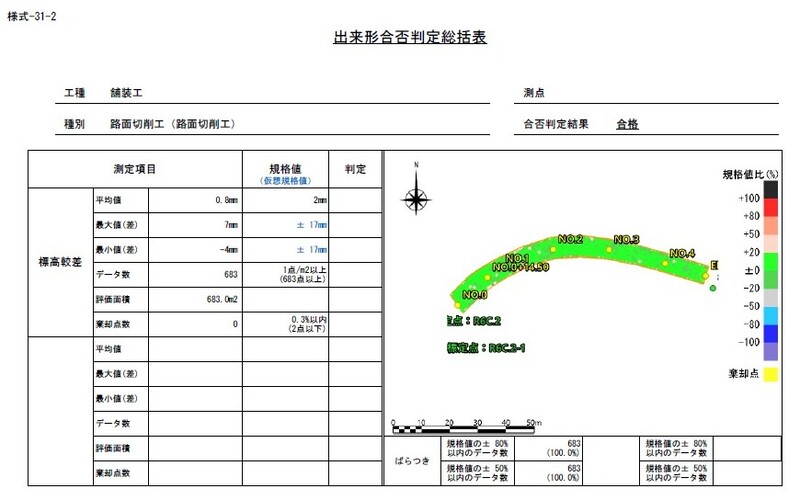

施工後は、3次元設計データと出来形データを組み合わせることで出来形管理資料の作成を行います。
出来形データは弊社では3次元起工測量から出来形管理帳票まで一貫して作成できるため、出来形管理の一元化も可能となります。

3次元出来形管理
BIM/CIM
BIM/CIM

3次元モデルを作成することで、施工対象だけでなく施工手順をイメージしやすくなり、施工中の周辺状況や他の構造物との関係性を直感的に確認できます。
また、埋設物などの地下構造物を3次元モデル化することで、工事の協議資料や施工前の住民説明などにも使用できます。
